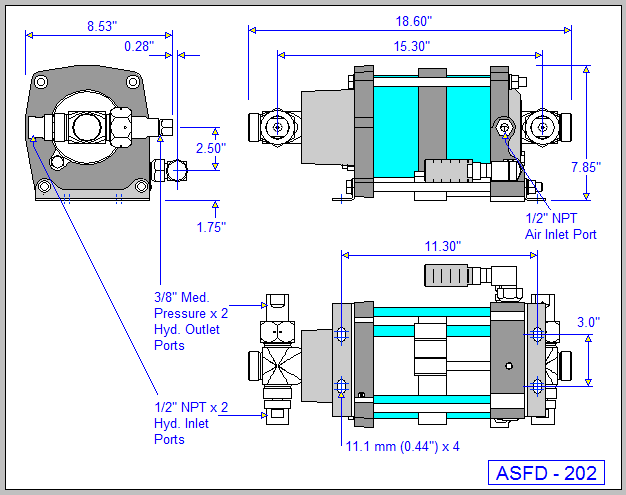

美國Haskel氣動增壓泵ASFD-202/3HP液體泵

Haskel空(kong)氣增(zeng)(zeng)壓器利用(yong)部分被增(zeng)(zeng)壓的(de)空(kong)氣作(zuo)為動(dong)力，其(qi)余的(de)氣體被增(zeng)(zeng)壓后輸出，無須其(qi)它氣源(yuan)或電源(yuan)來(lai)作(zuo)為動(dong)力。Haskel空(kong)氣(qi)(qi)(qi)增壓器由大(da)面積(ji)的氣(qi)(qi)(qi)動(dong)活塞(sai)(sai)，小面積(ji)的氣(qi)(qi)(qi)體(ti)(ti)柱塞(sai)(sai)和(he)換(huan)向控制(zhi)閥(fa)三個部分組成。氣(qi)(qi)(qi)動(dong)活塞(sai)(sai)和(he)氣(qi)(qi)(qi)體(ti)(ti)柱塞(sai)(sai)通過傳動(dong)桿(gan)連在(zai)一起，由換(huan)向閥(fa)控制(zhi)自動(dong)做(zuo)往(wang)復運(yun)動(dong)。通過大(da)面積(ji)的活塞(sai)(sai)和(he)小面積(ji)的柱塞(sai)(sai)，將作(zuo)用在(zai)活塞(sai)(sai)上(shang)的驅動(dong)氣(qi)(qi)(qi)體(ti)(ti)的壓強傳遞給柱塞(sai)(sai)，從而提(ti)高氣(qi)(qi)(qi)體(ti)(ti)的出口壓力。



Haskel型(xing)號ASFD-202 3HP氣動(dong)液(ye)體泵的標稱比為202：1，它利用(yong)單個空氣頭將液(ye)體壓力提升(sheng)到*大30,000 PSIG。

特點與優勢：

• **的氣動操作–無發熱，明火或火花的危險
• 無級變速循環速度
• 在預定壓力下失速以保持該壓力而不消耗功率
• 無問題的停止/啟動應用程序
• 輕松自動化–多種修改和控制選項
• 適用于大多數液體和液化氣
• 可用的其他氣體驅動選項，例如酸性氣體，天然氣，蒸發氣體或氮氣
• 堅固，可靠，緊湊且易于維護的可靠設計
• 無需空氣管路潤滑–節省成本并防止污染
• 不平衡的循環閥芯可立即響應壓力變化
• 可以制造滿足ATEX，CE和NACE

技術數據：

• 功率：3HP
• 氣頭：單
• Z高氣壓：150 PSIG
• Z大循環次數：80 / min。
• 標稱比（“破折號”）：202：1
• 實際面積比：230：1
• Z大出口壓力（連續）：30,000 PSIG
• Z大出口壓力（間歇）：33,000 PSIG
• 排量/周期：0.82 cu。在。
• Z大流量：144立方米。英寸/分鐘

典型性能特征（@ 100 PSIG氣源壓力）：

• 63 in3 / min @ 10,000磅/平方英寸
• 47 in3 / min @ 20,000磅/平方英寸

結構材料：

• 泵段：全不銹鋼
• 柱塞：15-5PH SS
• 非金屬：UHMWPE，Viton，PTFE，Ryton

應用范圍：

• 服務代碼1：石油基油，煤油，乙二醇，含5％可溶性油的水。
• 服務代碼2：普通水，柴油
• 服務代碼3：N / R
• 服務代碼4：N / R
• 服務代碼5：N / R
• 服務代碼6：N / R

維修套件信息：

• 流體部分密封套件P / N： 50627
• 空氣驅動密封套件P / N： 50625
• 空氣閥密封套件P / N： 16771
• 可選工具： 28584（套筒拆卸工具）；29370（用于在1/2英寸的止回閥上安裝環）
• 注意：流體部分套件中包含密封件安裝工具。
• 安裝文件：  SKIS-001   SKIS-002



美國Haskel氣動增壓泵ASFD-202/3HP液體泵

型號有： ASFD-10、 ASFD-15 、 ASFD-25 、 ASFD-35、  ASFD-60 、 ASFD-100 、 ASFD-150 、 ASFD-202

氣動液體增(zeng)壓泵的組成(cheng)及工(gong)作原理

1.氣體(ti)部(bu)分

這一部分由一個裝(zhuang)有O型密封(feng)圈的(de)輕質異徑(jing)活塞和一個外層玻璃纖維

纏繞(rao)或硬鋁(lv)鍍層(ceng)、中間用(yong)環氧樹(shu)脂填充的(de)套筒組(zu)成，活塞置于套筒內。這

種(zhong)空氣活塞的直徑對于任何系列的氣動(dong)泵都是恒定(ding)的。當壓縮空氣送入氣

動(dong)裝置時，迫使活塞(sai)進(jin)入壓縮沖(chong)程，然后(hou)空氣驅動(dong)活塞(sai)返回進(jin)行(xing)吸入沖(chong)程

(具有彈簧自動回位功能的(de)M系列泵除外)。與(yu)其它多種泵不同(tong)，氣動裝置管(guan)

路(lu)由于(yu)Haskel設(she)計的固(gu)有低磨擦特性(xing)以及(ji)裝配(pei)時的潤滑，而無需使用潤滑

劑(ji)。

2.液(ye)壓(ya)部分

液壓裝置的活塞/沖桿直(zhi)接與活塞連接，其下端裝(zhuang)入液壓裝(zhuang)置殼體之

內。它的(de)直徑確定了泵的(de)壓縮比(bi)，從而確定輸(shu)出(chu)流量和zui大壓(ya)力(li)。它的作

用是(shi)通(tong)(tong)過進口(kou)(kou)控制閥將液體(ti)吸入，并在(zai)較高(gao)壓力下通(tong)(tong)過出口(kou)(kou)控制閥使其流

出。

該(gai)裝置裝有(you)彈簧(huang)止(zhi)回(hui)閥，用于控制液體進(jin)出通道。當液壓裝置的活

塞(sai)/沖桿處(chu)于吸入沖程時，進口控制(zhi)閥打開(kai), 出(chu)口控(kong)制閥通過彈簧保持(chi)關閉

時，將液體引入(ru)泵內。升壓(ya)沖程(cheng)時，進口控制閥(fa)關閉，液壓(ya)裝置的活塞(sai)/沖

桿通過(guo)出(chu)口控制閥迫使液體流出(chu)。

動態密封(feng)圈位于(yu)液壓(ya)裝置(zhi)活塞(sai)/沖桿(gan)的周圍，而且是一種(zhong)幾乎無磨損的

零件。它的作用(yong)是(shi)循環(huan)期間，在壓力下能(neng)夠容納(na)液體，并防止外(wai)部泄漏或

滲入氣體(ti)(ti)裝置。根(gen)據泵出液體(ti)(ti)的介質、使用溫度和增壓比，選用了(le)不同(tong)的

密(mi)封材料和(he)形式。

附注：大多(duo)數Haskel泵(beng)在氣動部分(fen)與液壓部分(fen)之(zhi)間均使用(yong)一(yi)個定(ding)位

件，以(yi)便使其完全(quan)分離，并(bing)進行無污(wu)染(ran)操作(zuo)。



Haskel氣(qi)動液體增壓泵(beng)的(de)型號均用代碼(ma)(ma)字母標識(shi)，后面的(de)一個號碼(ma)(ma)表示泵(beng)的(de)增壓比。這些(xie)字母在泵(beng)的(de)型號和下列代碼(ma)(ma)表中(zhong)將會得到說(shuo)明(ming)。

泵型字母代碼

M  1"沖程(cheng)1/3hp 小型泵(beng)系列           S  不銹鋼(gang)柱塞和泵(beng)體

29723  1/3hp化學泵                 D  (前綴) 液(ye)體端加(jia)長的泵

D(后(hou)綴(zhui))  雙作用泵                    4B  1"沖程3/4hp泵系列(lie)(底部進口)

A  2"沖(chong)程1.5+2hp泵系(xi)列             H  2"沖(chong)程1.5+2hp高壓泵系(xi)列

XH  2"沖(chong)程(cheng)1.5+2hp超高壓泵系列     G  4-1/2"沖(chong)程(cheng)6hp泵系列

8"  4-1/2"沖(chong)程8hp泵(beng)(beng)系(xi)列(lie)             14"  4"沖(chong)程10hp泵(beng)(beng)系(xi)列(lie)

W  聚(ju)氨脂(zhi)U型動態(tai)(tai)密(mi)封(feng)                F   UHMWPE(超高分子量聚(ju)乙(yi)(yi)烯動態(tai)(tai)密(mi)封(feng))                        T  增強聚(ju)四氟乙(yi)(yi)烯動態(tai)(tai)密(mi)封(feng)            -B   底(di)部進氣口

V  合成橡膠O型圈靜態(tai)密(mi)封

Haskel泵的(de)(de)(de)(de)許(xu)多重(zhong)要特點之一(yi)是(shi)柱(zhu)塞用的(de)(de)(de)(de)密封(feng)(feng)組合件(jian)。Haskel在(zai)這方(fang)面的(de)(de)(de)(de)經驗是(shi)相當豐富的(de)(de)(de)(de)。長壽命多用途的(de)(de)(de)(de)密封(feng)(feng)件(jian)是(shi)適應市(shi)場(chang)需(xu)要不斷研制開發出(chu)來的(de)(de)(de)(de)。

 適用液體(ti)適用液體(ti)代(dai)號

(1) 石油、煤油、柴油、含5*可(ke)溶油的水。

(2) 水。

 (3) 磷(lin)酸酯基抗燃液壓油以及與UHMWPE動(dong)態和(he)合成橡(xiang)膠靜態密封圈(quan)相容的石油基溶劑。

(4) 石油基(ji)(ji)溶劑(ji)(ji)、氯化了(le)的溶劑(ji)(ji)、氟化了(le)的溶劑(ji)(ji)。使用甲基(ji)(ji)一乙基(ji)(ji)酮，甲基(ji)(ji)丙酮，雙丙酮，乙醇和

Freon22。

(5) Skydrol和Aerosafe液壓油、丙酮和一些乙醇。如(ru)(ru)果用(yong)二元乙丙橡(xiang)膠(jiao)(例如(ru)(ru)51331-MDTV-5)代替合成橡(xiang)

膠靜態密封圈(quan)，也可(ke)適用于(yu)這些(xie)液體。

(6) 去離子(zi)水。

在(zai)21種不同型號(hao)和(he)高達15000psi(1030bar)輸出壓力的選擇中，這一系列(lie)是Haskel氣動液體增壓泵的zui小型號(hao)。

有效(xiao)地選擇液壓部分的材(cai)料，M- 系列泵可提供3gpm(12 L/min)的輸出流(liu)量。

噪音控制要(yao)求高的(de)地方可采用(yong)降低(di)噪音的(de)改進型號。

全部(bu)型號的(de)(de)氣源壓力均控制在25-125psi(1.8-9bar) 的(de)(de)范圍內。手柄裝置的(de)(de)選擇可有效地(di)用于(yu)要求*準壓力控制或無氣源提供(gong)的(de)(de)地(di)方。
